名词解释

变压吸附法(Pressure Swing Adsorption，简称PSA)是一种新的气体分离技术，自60年代末70年代初在国外已经得到迅速的发展，其原理是利用分子筛对不同气体分子“吸附”性能的差异而将气体混合物分开，它是以空气为原料，利用一种高效能、高选择的固体吸附剂对氮和氧的选择性吸附的性能把空气中的氮和氧分离出来。

工艺概述

目前在制氮、制氧领域内使用较多的是碳分子筛和沸石分子筛。分子筛对氧和氮的分离作用主要是基于这两种气体在分子筛表面的扩散速率不同，碳分子筛是一种兼具活性炭和分子筛某些特性的碳基吸附剂。碳分子筛具有很小微孔组成，孔径分布在0.3nm ~ 1nm之间。较小直径的气体（氧气）扩散较快，较多进入分子筛固相，这样气相中就可以得到氮的富集成分。一段时间后，分子筛对氧的吸附达到平衡，根据碳分子筛在不同压力下对吸附气体的吸附量不同的特性，降低压力使碳分子筛解除对氧的吸附，这一过程称为再生。变压吸附法通常使用两塔并联，交替进行加压吸附和解压再生，从而获得连续的氮气流。

工作原理

它是以空气为原材料，利用一种高效能、高选择的固体吸附剂对氮和氧的选择性吸附的性能把空气中的氮和氧分离出来。碳分子筛对氮和氧的分离作用主要是基于这两种气体在碳分子筛表面的扩散速率不同，较小直径的气体（氧气）扩散较快，较多进入分子筛固相。这样气相中就可以得到氮的富集成分。一段时间后，分子筛对氧的吸附达到平衡，根据碳分子筛在不同压力下对吸附气体的吸附量不同的特性，降低压力使碳分子筛解除对氧的吸附，这一过程称为再生。变压吸附法通常使用两塔并联，交替进行加压吸附和解压再生，从而获得连续的氮气流。

工艺流程

原料空气经空压机压缩后进入后级空气储罐，大部分油、液态水、灰尘附着于容器壁后流到罐底并定期从排污阀排出，一部分随气流进入到压缩空气净化系统。

空气净化系统将压缩空气中的液态水、油、及尘埃过滤干净，使压缩空气压力露点降到2～10℃，含油量降至0.001PPm，尘埃过滤到0.01μm，保证了进入PSA制氮机原料气的洁净。

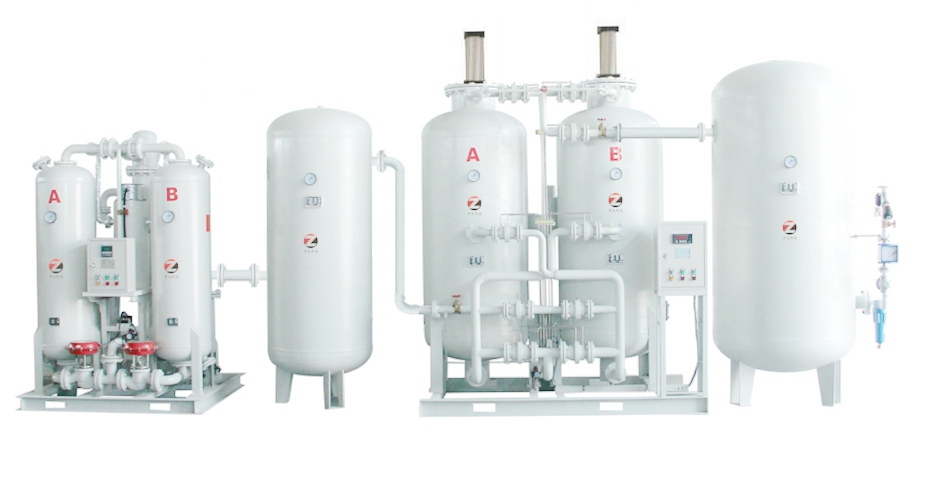

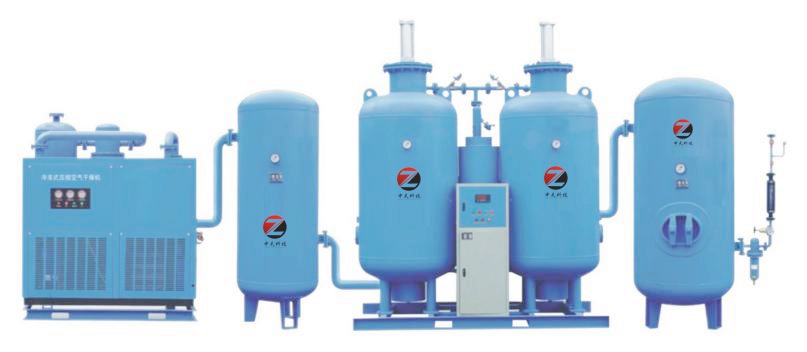

净化后的空气经过两路分别进入两个吸附塔,通过制氮机上气动阀门的自动切换进行交替吸附与解吸，这个过程将空气中的大部分氮与少部分氧进行分离，并将富氧空气排空。氮气在塔顶富集由管路输送到后级氮气储罐，并经流量计后进入用气点。

应用范围

一．SMT行业应用

充氮回流焊及波峰焊，用氮气可有效抑止焊锡的氧化,提高焊接润湿性，加快润湿速度减少锡球的产生，避免桥接，减少焊接缺陷，得到较好的焊接质量。使用氮气纯度大于99.99或99.9%

二．半导体硅行业应用

半导体和集成电路制造过程的气氛保护，清洗，化学品回收等。

三．半导体封装行业应用

用氮气封装、烧结、退火、还原、储存。维通变压吸附制氮机协助业类各大厂家在竞争中赢得先机，实现了有效的价值提升。

四．电子元器件行业应用

用氮气选择性焊接、吹扫和封装。科学的氮气惰性保护已经被证明是成功生产高品质电子元器件一个必不可少的重要环节。

五．化工、新材料行业行业应用

用氮气在化工工艺中创建无氧气氛，提高生产工艺的安全性，流体输送动力源等。石油： 可应用于系统中管道容器等的氮气吹扫，储罐充氮、置换、检漏，可燃性气体保护，也应用于柴油加氢和催化重整。

六．粉末冶金，金属加工行业，热处理行业应用

钢、铁、铜、铝制品退火、炭化，高温炉窑保护，金属部件的低温装配和等离子切割等。

七.食品、医药行业行业应用

主要应用于食品包装、食品保鲜、食品储存、食品干燥和灭菌、医药包装、医药置换气、医药输送气氛等。

八.其他使用领域

制氮机除了使用在以上行业以外，在煤矿、注塑、钎焊、轮胎充氮、橡胶硫化等众多领域也得到广泛使用。随着科技的进步和社会的发展，氮气装置的使用领域也越来越广泛，现场制气（制氮机）以其投资省、使用成本低、使用方便等优点已经逐渐取代液氮蒸发、瓶装氮气等传统供氮方式。
